Þessar bilanir hafa mynstur og flestar eru greinanlegar á 30 mínútum eða minna. Þessi handbók er byggð upp í kringum hvernig bilanaleit virkar í raun: Byrjaðu á því sem þú sérð á skjánum og vinnur síðan aftur á bak að orsökinni. Hvort sem þú heldurverslunar LCD skjáirí smásölu, keyra spjöld í opinberum söluturnum eða kemba innbyggðan vélbúnað meðan á þróun stendur, er greiningarferlið það sama.
Fljótleg tilvísun um einkenni
Notaðu þessa töflu sem fyrstu síuna þína. Margar orsakir geta valdið sömu einkennum, svo meðhöndlaðu það sem upphafsstefnu, ekki endanlegt svar.
| Einkenni | Líklegasta orsök | Fyrsta aðgerð |
|---|---|---|
| Alveg dökkur skjár, engin baklýsing | Rafmagnsleysi eða sprungið öryggi | Mældu innspennu á einingapinnum |
| Skjár á en mjög daufur | Bakljós hnignun eða bilað LED fylki | Prófaðu baklýsingu sjálfstætt |
| Dauf mynd sést aðeins með vasaljósi | Bilun í baklýsingu - spjaldið sjálft er virkt | Skoðaðu LED ræmur og ökumannsrás |
| Flikkandi eða blikkandi skjár | Laus borðsnúra eða óstöðug framboðsspenna | Settu öll tengi aftur í; athuga framboð gára |
| Lóðréttar eða láréttar línur yfir skjáinn | Sprungið undirlag eða bílstjóri IC bilun | Sjónræn skoðun; skipta um bílstjóri borð |
| Stafir sem vantar eða vantar | Samskiptareglur misræmis eða vélbúnaðarvilla | Staðfestu samskiptastillingar gegn gagnablaði |
| Hvítur skjár án innihalds | Frumstillingarbilun eða merkjatap | Athugaðu samskiptastillingar; staðfesta endurstillingartíma |
| Viðvarandi draugamynd eða innbrenning- | Of löng kyrrstæð mynd á öldrunarspjaldinu | Power hringrás; keyra pixla-hressa prófunarmynstur |
| Snertiinntak skráist ekki | Skemmd snertikapall eða skemmdur fastbúnaður | Athugaðu borði snúru; endur-flash snertistjórnandi |
| Handahófskenndar endurstillingar eða rafmagnshjól | Spennuhár eða ófullnægjandi straumgeta | Mæla framboð með sveiflusjá; bæta við yfirspennuvörn |
Hvað veldur raunverulega bilunum í LCD-einingum?
Bakljós niðurbrot
Baklýsingin er algengasta-íhluta bilunin í LCD-einingum. LED arrays dimma smám saman yfir rekstrartíma þeirra - framleiðendur hæfa vörur gegnJEDEC áreiðanleikaprófunarstaðlar fyrir hálfleiðara, og metinn líftími er verulega breytilegur milli neytenda-einkunnar og iðnaðar-einkunnar. Vísaðu alltaf til gagnablaðs tiltekinnar einingarinnar þinnar til að fá uppgefið endingartíma við rekstraraðstæður þínar, ekki almenna iðnaðarmynd.
Skjár með skertri baklýsingu stenst samt rafmagnspróf. Spjaldið er að virka - það getur bara ekki framleitt læsilega mynd í venjulegu umhverfisljósi. Ef skjárinn lítur vel út í dimmu herbergi en verður næstum ósýnilegur við bjarta skrifstofulýsingu eða utandyra er baklýsingin það fyrsta sem þarf að prófa.
⚠️ Algeng mistök:bætir upp fyrir dimmandi baklýsingu með því að ýta birtustigi upp á hámark. Þetta flýtir fyrir sliti á ljósdíóða og styttir notkunartíma sem eftir er af-íhlut sem er þegar niðurbrotinn. Með því að velja vélbúnað með viðeigandi rými fyrir birtustig frá upphafi forðast vandamálið algjörlega - sjáðu hvað aðgreinirLCD-einingar í-flokki í atvinnuskynifrá valkostum í-flokki neytenda.
Vandamál með tengi og kapal
Bandakaplar, sebratengi og lóðmálmsliðir brotna niður við titring, hitauppstreymi og endurtekna sveigju. Bilunarhamurinn er næstum alltaf með hléum: flöktandi í ákveðnum stefnum, skjáhlutir falla niður við titring eða skjár sem virkar við ræsingu en bilar við vinnsluhita. Að endursetja hvert tengi áður en varahlutir eru pantaðir leysir verulegan hluta kvartana á vettvangi án kostnaðar.
Umhverfisálag
Kuldi hægir á svörun fljótandi kristals; hiti flýtir fyrir öldrun skautunarefnis og niðurbroti líms; raki tærir rafskaut að innan og myndar skjáhluta sem vantar sem versna smám saman í margar vikur. Tilgreindu alltaf fyrir versta-tilfelli, ekki meðaltal. Fyrir forrit í krefjandi umhverfi,samþættar LCD skjálausnir með samsvarandi umhverfiseinkunnumeru þess virði að meta þær áður en þær eru notaðar, ekki eftir vettvangsbilun.
⚠️ Algeng mistök:að prófa skjá við rannsóknarstofuaðstæður og gera ráð fyrir að hann virki það sama utandyra, í köldu vöruhúsi eða nálægt rakagjafa - án þess að sannreyna að IP flokkur einingarinnar og hitastigssvið samsvari í raun dreifingarumhverfinu.
Aflgjafavandamál og bilanir í ökumanni
Spenna toppar valda tafarlausum skemmdum á IC ökumanni. Gefðu gára - AC hávaða á DC járnbrautinni - veldur lúmskari, uppsöfnuðum skemmdum: tilviljunarkenndar endurstillingar, myndsuð og stytt líftíma LED. Skoðaðu gagnablað einingarinnar þinnar fyrir hámarks leyfilega gáraspennu; það er enginn alhliða þröskuldur sem gildir fyrir allar gerðir spjalda.
Fastbúnaðarvillur og ósamræmi í samskiptareglum eru sérstakur flokkur sem líkir eftir vélbúnaðarbilun á sannfærandi hátt. Hvítur skjár eða spæna úttak eftir töfluskipti eða hugbúnaðaruppfærslu er mjög oft stillingarvilla, ekki bilað spjald. Þessi aðgreining skiptir máli hvenærbera saman LCD og LED bar skjásnið- mismunandi tækni hefur mismunandi samskiptahegðun og villuundirskriftir.
Sex-greiningarferli
Vinndu í gegnum þetta í röð. Hættu um leið og þú greinir bilunina - óþarfa skipti á tímasóun og kynntu nýjar breytur.
Skref 1 - Sjónræn skoðun áður en kveikt er á-.Leitaðu að sprungum, þéttingu á bak við spjaldið, brunamerkjum á PCB og tilfærðum eða beygðum borði snúrum. Ef þú finnur líkamlegan skaða skaltu ekki beita rafmagni. Skammtengd tenging getur valdið tjóni sem er miklu dýrari en upphaflega bilunin.
Skref 2 - Staðfestu innspennu.Notaðu margmæli við inntakspinna einingarinnar. Dæmigert málspenna fyrir TFT spjöld er 3,3V, 5V eða 12V - athugaðu gagnablaðið þitt. Lestur meira en 5% utan forskriftar gefur tilefni til rannsókn. Fyrir bilanir með hléum skaltu bæta við sveiflusjá til að athuga framboðsgára í samræmi við leyfilega forskrift gagnablaðsins.

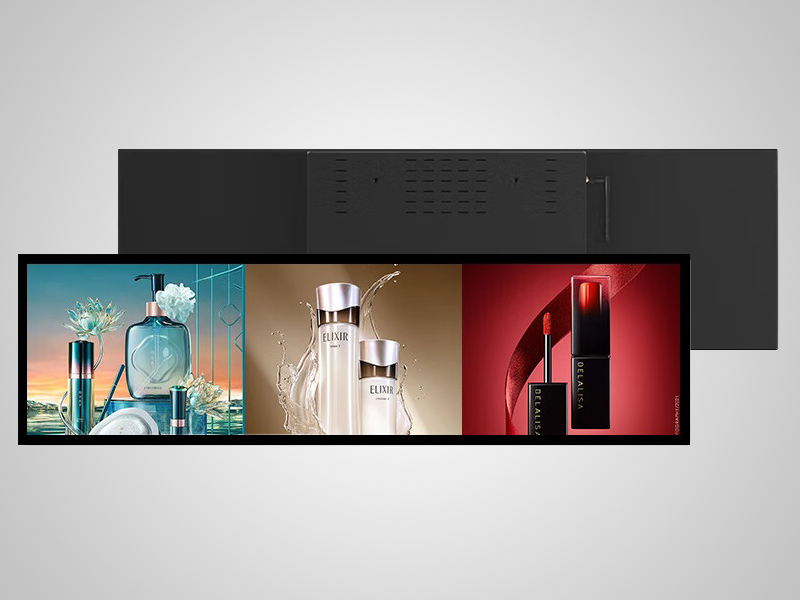

Skref 3 - Einangraðu baklýsinguna.Í dimmu herbergi skaltu skína með vasaljósi á yfirborðið í horninu. Ef þú getur greint daufa mynd er spjaldið virkt og aðeins baklýsingin hefur bilað. Þetta eina próf eyðir hálfu greiningartrénu á innan við 10 sekúndum - og virkar jafn vel ábar-sniði LCD skjáieins og á venjulegum ferhyrndum plötum.
Skref 4 - Skiptu um snúrur og töflur með aðferðum.Hladdu þekkt-gott prófunarmynstur. Skiptu um borðsnúruna með staðfestri vinnueiningu. Ef bilunin fylgir snúrunni er snúran vandamálið. Ef það verður áfram hjá stjórninni er stjórnin næst. Skiptu fyrst um ódýrasta og aðgengilegasta íhlutinn.
Skref 5 - Athugaðu samskiptareglur.Hvítur skjár eða ruglað úttak eftir að hafa skipt um borð er næstum alltaf stillingarvilla. Staðfestu flutningshraða (UART), SPI stillingu (CPOL/CPHA) eða I2C vistfang gegn gagnablaðinu. Þetta skref grípur óhóflegan hlut galla ískjáumhverfi söluturnaþar sem einingum er skipt út á sviði, oft vegna ófullnægjandi skjala.
Skref 6 - Endurtaktu svæðisskilyrði á bekknum.Skjár sem virkar á rannsóknarstofunni en mistekst í uppsetningu hefur nánast alltaf hitauppstreymi eða titring. Tengi sem er lélegt við 22 gráður getur opnast alveg við 55 gráður. Notaðu stjórnaðan hita meðan á bekkprófun stendur - bilun sem birtist yfir ákveðnu hitastigi auðkennir varmaþenslu sem vélbúnaðinn beint.
Gera við eða skipta út? Ákvörðunarrammi
Viðgerð er skynsamleg þegarbilunin er staðbundin við einn íhlut sem hægt er að skipta um - snúru, baklýsingu, fastbúnaðaruppfærslu - einingin er hluti af kerfi þar sem útvegun á vara hefur í för með sér verulegan niðurtíma eða endurhönnun og viðgerðarkostnaður er greinilega minni en ný eining.
Skipti er skynsamlegra þegarmörg einkenni koma fram samtímis. Dauf baklýsing, slit á tengi og mynddraugur sem birtast saman er áreiðanleg vísbending um endingu endingartíma, ekki ein einasta bilun sem hægt er að laga. Það er líka skynsamlegt að skipta út þegar núverandi eining býður upp á betri forskriftir - hærri birtustig, breiðari rekstrarhitastig, betri innrásarvörn - sem myndi draga úr viðhaldsbyrði í framtíðinni.
Áður en þú skuldbindur þig til annarrar leiðar skaltu vinna í gegnum þessar fimm spurningar:
- Er þetta fyrsta bilun einingarinnar, eða hefur hún bilað áður?
- Er bilunin takmörkuð við einn íhlut sem hægt er að skipta um?
- Er heildarviðgerðarkostnaður - varahlutir, vinnu og niður í miðbæ - greinilega undir endurnýjunarkostnaði?
- Mun viðgerð einingin raunhæft endast í gegnum þá þjónustuþörf sem eftir er af kerfinu?
- Býður núverandi varamaður upp á verulega betri forskriftir fyrir þetta forrit?
Ef þrjú eða fleiri svör eru hlynnt því að skipta út, þá er það yfirleitt skýrari leiðin. Skoðaðu í heild sinnivöruúrvaleðatala við sérfræðingum uppsprettu. Fyrir smásölu- og merkingarsamhengi,sérsniðnar LCD stillingar fyrir smásölumerkiskilar oft betri-hagkvæmni til lengri tíma en bein eins og-í-eins og skipti.
Fyrirbyggjandi viðhald
- Umhverfiseftirlit:Notaðu verstu-aðstæður til að skipuleggja. Í umhverfi með miklum-rakastigi eru lokaðar girðingar með staðfestri IP-einkunn skilyrði, ekki varúðarráðstöfun.
- Rafmagnsstjórnun:Notaðu skipulegar vistir með bylgjuvörn fyrir vélbúnað. Forðastu að keyra baklýsingu stöðugt við hámarks birtustig - aðlagandi birtustýring dregur úr sliti á LED án þess að hafa sýnileg áhrif á notagildi.
- Áætlaðar skoðanir:Mánaðarlega - athugaðu sæti tengisins og leitaðu að þéttingu. Ársfjórðungslega - keyrðu greiningarprófunarmynstur og staðfestu framboðsspennu undir álagi. Árlega - athugaðu gára framboðsins og skoðaðu sjónlög með tilliti til aflagunar eða öldrun skautunarefnis.

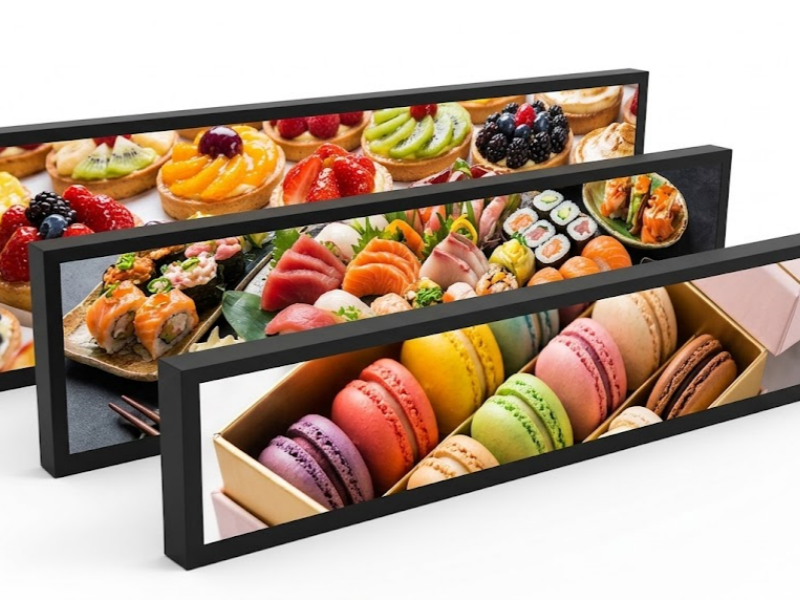

Fyrirsjálfsafgreiðslustöð.-innleiðingar sem keyra stöðugt í-umferðarumhverfi, er ársfjórðungslega athugunin-mesta einstaka viðhaldsaðgerðin.Teygðir LCD skjár notaðir í matvörubúðumstanda frammi fyrir sérstakri útsetningu fyrir raka og hreinsiefna sem venjulegar viðhaldsáætlanir taka kannski ekki að fullu við.
Algengar spurningar
LCD-skjárinn minn sýnir hvítan skjá - er spjaldið bilað?
Ekki endilega. Hvítur skjár er oftar samskipta- eða frumstillingarbilun en líkamlegur skaði. Staðfestu samskiptastillingu - flutningshraða, SPI ham eða I2C vistfang - á móti gagnablaði einingarinnar. Þetta á sérstaklega við eftir fastbúnaðaruppfærslu eða skipti á borði þar sem stillingar gætu ekki verið fluttar á réttan hátt.
Hvernig get ég sagt hvort baklýsing eða LCD spjaldið hafi bilað?
Lýstu með vasaljósi á yfirborð skjásins í horn í dimmu herbergi. Ef þú getur séð daufa mynd er spjaldið að framleiða rétt og aðeins baklýsingin hefur bilað. Engin mynd undir vasaljósi þýðir að bilunin er í spjaldinu, ökumannsborðinu eða merkjaleiðinni á milli þeirra.
Er hægt að laga flöktandi skjá án þess að skipta um einingu?
Í flestum tilfellum, já. Flökt er oftast af völdum lausrar borðssnúru, jaðarlóðarsamskeytis eða of mikillar gára. Að endursetja tengi og sannreyna stöðugleika framboðsspennu undir álagi leysir flestar flöktandi kvartanir áður en þörf er á að skipta um íhlut.
Er óhætt að kveikja á skjá sem hefur orðið fyrir raka?
Nei. Leyfðu einingunni að þorna að fullu í umhverfi með litlum-rakastigi áður en þú setur á hana. Ef kveikt er á blautum skjá er hætta á tæringu á rafskautum og skammhlaupum sem geta skaðað spjaldið varanlega.
Af hverju virkar skjárinn minn á bekknum en mistekst á sviði?
Bilanir á hléum-eingöngu eru nánast alltaf af völdum hitauppstreymis við vinnsluhita, titringi-af völdum hléum á tengibúnaði eða þéttingu við ræsingu. Endurtaktu raunverulegt dreifingarumhverfi - hitastig, titringur, raki - við prófun á bekknum. Til að fá leiðbeiningar um val á vélbúnaði sem meðhöndlar krefjandi aðstæður með meiri stöðugleika,þetta yfirlit yfir-afkastamikil LCD skjávalkostinær yfir þann mun á forskriftum sem skiptir mestu máli.
Niðurstaða
Bilanir í LCD-einingum eru læsilegar þegar þú veist hvað þú átt að leita að. Dökkt spjaldið, flöktandi skjár, röskuð úttak - sem hvert um sig er varpað á viðráðanlegan lista yfir líklegar orsakir og skipulagt greiningarferli finnur raunverulegu bilunina hraðar en að skipta út íhlutum af handahófi. Sama ferli segir þér einnig skýrt frá því hvenær viðgerð hefur gengið sinn gang og skipti er rétta svarið.
