Getur þú sérsniðið gegnsæjan LED skjá?

Já. En það er ekki málið.

„Sérsnið“ í gagnsæjum LED skjáiðnaði er tískuorð fyrir markaðssetningu. Opnaðu vefsíðu hvaða framleiðanda sem er og þú munt sjá „sérsnið í boði,“ „sniðin að þínum þörfum,“ „einn-aðlögunarþjónusta. Þetta skapar tálsýn: eins og hægt sé að framleiða hvaða lögun, stærð eða áhrif sem óskað er eftir.

90% af svo-smá „aðlögun“ er bara einingasamsetning-blandaðu saman.

Grunneining gagnsæs LED skjás er einingin-venjulega venjuleg stykki af 500 mm×500 mm eða 1000 mm×500 mm. 3m×2m skjár? Taktu 6 einingar og taktu þær saman. 5m×3m? Settu saman 15.

Raunveruleg sérsniðin-ó-staðalstærðir eininga, óreglulegar skurðir, sérstakar sveigjur-vilja flestir framleiðendur einfaldlega ekki gera, annars gefa þeir upp verð sem ætlað er að draga úr samþykki. Hvers vegna? Vegna þess að „sérsnið“ í framleiðslu þýðir ný mót, breytingar á framleiðslulínum, einstakar gæðaskoðanir-allur kostnaður. Og nú þegar er verið að kreista gagnsæ LED skjár framlegð; framleiðendur hafa engan hvata til að mæta sérstökum kröfum.

Hvað "sérsnið" þýðir í raun (svo að sala getur ekki bullað þig)

Stærð-Sérsniðin, en í rist

Gagnsæir skjástærðir eru heiltölu margfeldi af einingastærðum. Algengar forskriftir eininga: 500×500 mm, 500×1000 mm, 1000×500 mm, 1000×1000 mm. 3.5 metrar á breidd? Er ekki til-það er annað hvort 3 metrar eða 4 metrar. 2.7 metrar á hæð? 2,5 metrar eða 3 metrar-veljið einn.

Sumir framleiðendur geta gert „klippta einingar“ til að ná ó-stöðluðum stærðum, en þetta þýðir sérsniðin PCB, ný mót, sem byrja á 30-50% kostnaðarauka og 2-4 vikum lengri afgreiðslutíma. Hvort það sé þess virði krefst útreikninga.

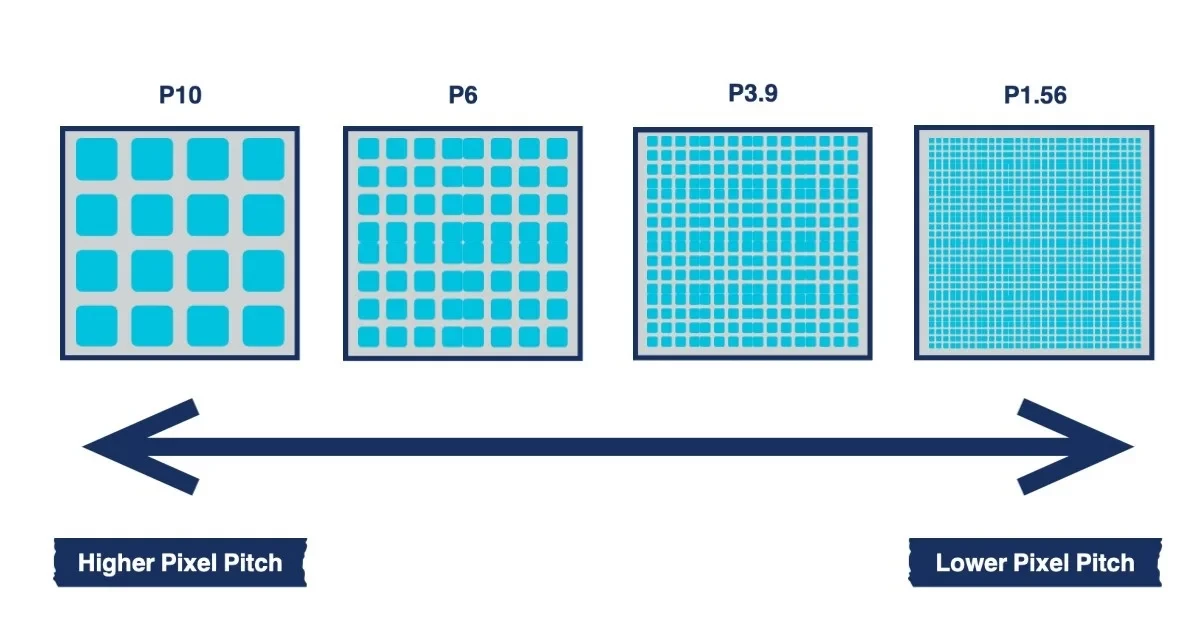

Pixel Pitch-Algerlega valið

P3.9, P7.8, P10, P15, P20... Þessi færibreyta ákvarðar beint jafnvægið milli skýrleika, gagnsæis og verðs.

P3.9 virkar fyrir 3-6 metra útsýni, gefur þér 55-65% gagnsæi, kostar mest. P7.8 hentar 6-12 metrum, gagnsæi högg allt að 65-75%, meðalverð. P10 er fyrir 10+ metra út, 70-80% gagnsæ, hagkvæmara. P15 og P20? Þeir eru fyrir auglýsingaskilti-15-30 metra útsýnisfjarlægð, 75-85% gagnsæi, ódýrasti kosturinn.

Minni pixlabil er ekki alltaf betra-það sem er betra er það sem passar við áhorfsfjarlægð. Atrium verslunarmiðstöðvar, fortjaldveggir utandyra, -lokaðir gluggaskjáir-kröfurnar eru allt aðrar.

Birtustig-Stór munur á inni og úti

Innanhússnotkun: 800-2000 nit er nóg. Úti eða beint sólarljós: að minnsta kosti 4000-6000 nit, annars mun ekkert sjást á daginn.

Birtustig er sérhannaðar, en hærra birta þýðir meiri orkunotkun, meiri hita, hærra verð. Spyrðu framleiðandann hvort þeir séu að vitna í "hámarksbirtustig" eða "viðvarandi birtustig"-sumir framleiðendur gefa upp hámarksgildi sem í raun er ekki hægt að viðhalda við stöðuga notkun.

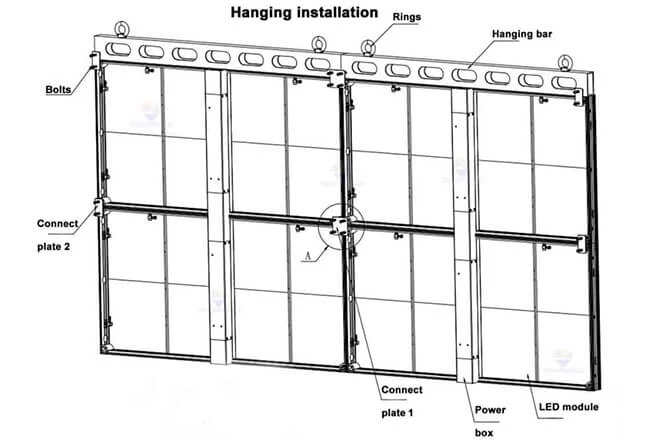

Hvernig ertu að festa þennan hlut?

Hangandi frá toppnum virkar fyrir atrium verslunarmiðstöðvar og sviðsbakgrunn. Land-standandi eða stöflun föt fyrir tímabundnar sýningar. Yfirborð-uppsett eða innfellt-fest við innanverða glertjaldveggi-er algengasta byggingarlistarforritið. Dálkur-uppsettur með óháðum festingarstuðningi virkar fyrir útiauglýsingar.

Uppsetningaraðferðin ákvarðar viðhaldsstefnu eininga (viðhald að framan eða aftanviðhald), val á aukahlutum og jafnvel burðarhönnun eininganna sjálfra. Þetta verður að ákveða áður en pöntun er-finnst ekki út við uppsetningu.

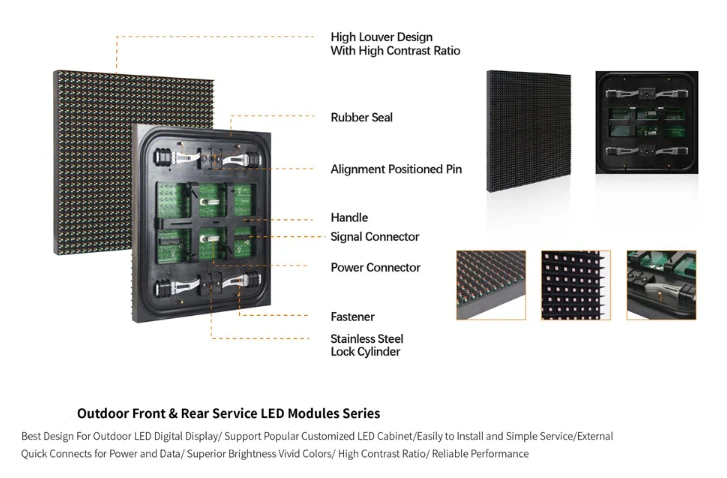

Viðhald að framan eða aftan? Misskilja þetta og þú ert að rífa niður veggi

Viðhald að aftan þýðir að fjarlægja einingar að aftan. Krefst að minnsta kosti 50 cm pláss fyrir aftan skjáinn. Minni kostnaður. Viðhald að framan þýðir að fjarlægja einingar að framan. Hentar fyrir vegg-uppsetningar án pláss fyrir aftan, flóknari einingarbyggingu, 10-20% hærri kostnað.

Veldu ranga viðhaldsaðferð og gæti þurft að rífa heilan vegg bara til að skipta um eina einingu.

Stjórnkerfi-Forðastu læsingu-inni

Viðurkenndir framleiðendur munu gefa kost á sér: nota sérstakt stýrikerfi eða nota -staðlað iðnaðarkerfi (NovaStar, Colorlight, Linsn).

Tilmæli: Veldu alhliða kerfi. Eigin kerfi eru fjötur. Framtíðaruppfærslur og viðhald verða á miskunn þeirra.

Verndunareinkunn-Fer eftir atburðarásinni

Þurrt umhverfi innandyra: IP30-IP40 nægir. Raki eða vatnsgufa innanhúss: IP54. Hálf-utanhúss eða full úti: IP65 eða hærra. Hvert stig upp í verndareinkunn bætir 5-15% við verðið. Ekki oftækni, en ekki vanskýra og láta skjáinn eyðileggjast af vatni heldur.

Útlitsupplýsingar-Stillanlegt en takmarkað

Rammalitur (svartur/hvítur/silfur/grár), litur á LED ræmur, staðsetning rafmagnskassa-flestir framleiðendur geta tekið við þessu.

En væntingar ættu að vera takmarkaðar: LED flís litir, breidd ræmur, þykkt einingar-þetta eru staðlaðar. Nema magnið sé nógu stórt til að réttlæta sérstaka framleiðslulínu, þá er ekkert að breyta því.

Svo-kallað „sérstilling“ snýst 80% um að búa til samsetningar innan fastra valkosta. Fáðu pixlahæð, birtustig, stærð, uppsetningaraðferð, viðhaldsaðferð, stjórnkerfi og verndareinkunn rétt-skjárinn er sérsniðinn-. Farðu með rangt mál og engin upphæð sem varið er í "sérstök form" bjargar því. 20% sem eftir eru? Annað hvort óheyrilega dýrt eða einfaldlega ekki samþykkt.

Gagnsæissvikin

Kjarni sölustaða gagnsæra LED skjáa er „gagnsæi“. En merking þessa iðnaðar á gagnsæi er rugl.

Þegar framleiðandi segir 80% gagnsæi, hvernig fengu þeir þá tölu? Sumir mæla hlutfall bils milli LED ræma og heildarflatarmáls-sem er rúmfræðilegt gagnsæi. Sumir mæla raunverulegan ljósgeislun-sem er optískt gagnsæi. Sumir útiloka rammann, aflgjafa og snúrur algjörlega og mæla aðeins gagnsæasta svæðið. Sumir vitna jafnvel í "fræðilegt gagnsæi" sem raunveruleg vara getur ekki náð. Það er enginn samræmdur staðall-tölurnar eru hvað sem framleiðandinn ákveður.

Mikið gagnsæi þýðir þynnri LED ræmur, stærra bil, færri LED flísar. Færri LED flís þýðir lægri birtustig, dreifðari pixlar. Stattu í 3 metra fjarlægð frá P10 skjá með 85% gagnsæi og myndin er dreifð-pixlar sjást vel. Þetta er ekki „skjár“ heldur raðir af glóandi punktum.

Svo þegar framleiðandi státar af „90% gagnsæi“ eru spurningarnar sem þarf að spyrja: hver er pixlaþéttleiki? Hver er raunveruleg birta? Hvaða útsýnisfjarlægð? Ef þetta er ekki skýrt fylgir eftirsjá eftir undirritun samningsins.

Margar verkefnabilanir stafa einmitt af þessu: viðskiptavinurinn var hrifinn af „miklu gagnsæi“ en eftir uppsetningu komst að því að efnið var ósýnilegt á daginn og of áberandi á nóttunni. Gagnsætt, já-en helmingur virkni skjásins var eyðilagður.

Gleymdu "Sérsníða"-Byrjaðu á skoðunarfjarlægð

Frekar en að vera þráhyggju yfir „er hægt að aðlaga það,“ reiknaðu út eitt: hver er útsýnisfjarlægðin? Þetta ákvarðar pixlahæð. Pixel hæð ákvarðar kostnað, gagnsæi, skjágæði-það ákvarðar nánast allt.

Útreikningurinn er einfaldur: Lágmarksskoðunarfjarlægð (metrar) ≈ Pixelpitch (millímetrar)

P3.9 skjár virkar fínt til að skoða innan 4 metra. P10 skjár kemur aðeins saman í 10+ metra fjarlægð. P20 skjár er ætlaður áhorfendum í tugi metra fjarlægð. Veldu rangan pixlahæð og engin upphæð sparar því.

Hér er eitthvað sem ég hef séð aftur og aftur: verslunarmiðstöðvargluggaskjáir með P10 eða jafnvel P16 gagnsæjum skjám, eigendur kvarta yfir slæmum árangri. Útsýnisfjarlægð glugga er aðeins 2-3 metrar-á P10 með pixlum stærri en þumalfingur settur upp og búist við að hann líti vel út? En P10 er ódýr sparnaður peningar, eyðilagði áhrifin.

Hin sanna merking „sérstillingar“ er ekki að láta framleiðanda smíða einhvern undarlega-laga skjá- heldur er að finna jafnvægispunktinn á milli pixlahæðar, gagnsæis, birtustigs og fjárhagsáætlunar sem passar best við aðstæður. Þetta krefst faglegrar mats, ekki fylla út kröfuform og bíða eftir tilboðum.

Boginn skjár lítur ótrúlega út á vörusýningum. Í Real Projects, They're a Nightmare.

Boginn, sívalur, bylgjulaga-lagaður, kúlulaga-þetta er það sem-er mest áberandi á sýningum og það sem framleiðendur elska að sýna fram á sem „aðlögunarhæfileika“.

En í raunverulegum verkefnum hafa óreglulegir skjáir miklu fleiri gildrur en flatskjáir.

Kostnaður eykst ekki línulega-hann eykst veldisvísis. Boginn skjár af sama svæði gæti kostað 2-3 sinnum meira en flatskjár vegna þess að hann krefst sveigjanlegra PCB eða lítillar einingasamsetningar, með lágum ávöxtunarhlutfalli og flóknum ferlum.

Beyging hefur líkamleg takmörk. Framleiðandi gæti sagt „við getum gert bogadregið,“ en hver er lágmarks beygjuradíus? Takmörk fyrir staðlaðar vörur eru um 500-1000 mm. Viltu þéttari feril? LED flísar munu falla af, PCB mun sprunga.

Það er annað mál sem margir hugsa ekki um: saumar eru stækkaðir á bogadregnum flötum. Hægt er að stjórna einingasaumum á flatskjáum þannig að þeir séu næstum ósýnilegir með berum augum. En á bognum flötum mætast einingar í horn, sem gerir saumana augljósa-sérstaklega á dökkum sviðum, þar sem sýnilegar svartar línur birtast.

Og svo er það viðhald. Þegar eining bilar á flatskjá skaltu fjarlægja hana, skipta um hana-tekur mínútur. Boginn skjáeiningar eru gerðar í sérsniðnum sjónarhornum. Að skipta um einn gæti þýtt að bíða eftir að framleiðandinn framleiði það aftur. Hvað ef það er hætt?

Það er hægt að gera óreglulega skjái. En nema atburðarásin krefjist óreglulegrar lögun fyrir áhrifin, eru flatskjáir ákjósanlegir. Ódýrara, stöðugra, auðveldara í viðhaldi.

Hvert fer peningarnir í raun og veru (og hvert þú ert að verða merktur)

Að skilja hagnaðaruppbyggingu þessarar atvinnugreinar leiðir í ljós hvar álagningin er innan gæsalappa.

Stærsti kostnaðarþáttur gagnsæra LED skjáa er LED flísinn, sem nemur 30-40% af heildarkostnaði. Flísaframleiðendur (Sanan, Changelight, Epistar) eru uppstreymis, með brúttóframlegð upp á 15-25% - þetta verð er tiltölulega gegnsætt.

Umbúðir-sem breyta flísum í LED perlur-vega 15-20%. Fyrirtæki eins og Nationstar og MLS sjá um þetta, með 10-20% framlegð.

Þar sem framlegðin er mest er í skjáframleiðslu og kerfissamþættingu-framlegð 20-40%. Þetta er líka þar sem mest álagning er til.

Tilboðið sem barst gæti hafa farið í gegnum 2-3 lög frá framleiðanda til endanotanda: framleiðanda → svæðisdreifingaraðili → samþættari → endanotandi. Hvert lag bætir við 10-30%. Sama vara eftir mismunandi leiðum getur verið breytileg um 50% í verði.

Það er líka falinn gróðapunktur: eftirlitskerfið. Margir framleiðendur nota sérsamskiptareglur-þegar skjár þeirra hefur verið notaður verður að nota stjórnkortin þeirra, hugbúnaðinn, tæknilega aðstoð þeirra. Eftirfarandi viðhald, uppfærslur-hvað sem verðið er, það er ekkert val.

Hvernig á að forðast gildrur? Reyndu að fá beint frá skjáframleiðendum, slepptu milliliðum. Krefjast þess að alhliða stjórnkerfi (NovaStar, Colorlight eru iðnaðarstaðlar)-ekki læsast inn í sérkerfi. Berðu saman að minnsta kosti þrjár tilvitnanir-ef það er veruleg verðbreyting fyrir sömu forskriftir, eitthvað krefst rannsóknar.

Skjárinn kostar aðeins helminginn. Í alvöru.

Fyrir gagnsæjan LED skjá gæti varan sjálf aðeins staðið undir 50-60% af heildarfjárfestingu. Hvert fer restin?

Uppsetning og stoðkerfi.

Gagnsæir skjáir líta út fyrir að vera léttir og mjóir en þeir eru ekki léttir-8-15 kg á fermetra. 100 fermetra glertjaldveggur með gegnsæjum skjám bætir við næstum tonnum af viðbótarálagi. Getur núverandi fortjaldsveggbygging ráðið við það? Þarf það styrkingu? Þetta eru ekki á ábyrgð framleiðandans - þeir þurfa faglegt mat á byggingarverkfræðingi.

Rafmagnsmál er annað mál. Gegnsæir skjáir eyða 200-600 wöttum á hvern fermetra. Við 100 fermetrar eru það 20-60 kílóvött. Er rafdreifikerfið fullnægjandi? Er þörf á sérstökum raflínum?

Hvað með hitaleiðni? LED mynda hita og glertjaldveggir anda ekki. Rýmið milli skjás og glers verður mjög heitt, sérstaklega á suðurhliðum- á sumrin. Án þess að takast á við hitaleiðni, þjáist líftími skjásins verulega.

Samhæfing framkvæmda er líka erfið. Fyrir nýjar byggingar þarf að samræma gagnsæja skjái við hönnun fortjaldsveggsins fyrirfram. Fyrir endurnýjunarverkefni gæti framhliðarvinna að utan þurft samþykki. Atvinnubyggingar þurfa einnig að huga að því hvernig framkvæmdir hafa áhrif á atvinnurekstur.

Þetta er sönn „sérstilling“-ekki að sérsníða skjá heldur að sérsníða heildarlausn. Framleiðendur eða samþættingaraðilar sem íhuga allt þetta eru þeir sem hafa raunverulega afhendingargetu. Þeir sem tala bara um skjái án þess að ræða uppsetningu eru annað hvort að bíða með að rukka aukalega seinna eða ætla að hverfa eftir afhendingu.

The Bottom Line

Orðið „aðlögun“ gerir það að verkum að gagnsæir LED skjáir virðast alvaldir. En í raun er þetta þroskuð iðnaðarvara með skýr tæknileg mörk og efnahagslegar meginreglur.

Það sem framleiðendur geta gert er að hjálpa til við að finna réttu uppsetninguna innan viðurkenndra tæknilegra ramma. Það sem framleiðendur geta ekki gert er að andmæla eðlisfræðilögmálum.

Frekar en að spyrja "er hægt að sérsníða það," spyrðu "hvað er raunverulega þörf?" Reiknaðu út útsýnisfjarlægð, birtustig umhverfisins, uppsetningarskilyrði og kostnaðarhámark. Þegar þessar takmarkanir hafa verið skilgreindar kemur eðlilega ákjósanlega lausnin í ljós. Restin er bara að finna áreiðanlegan framleiðanda til að framkvæma það.
